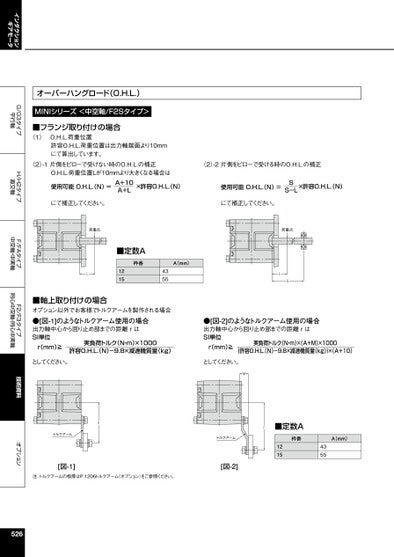

インダクションギアモータG/G3タイプ平行軸H/H2タイプ直交軸F/FAタイプ中空軸・中実軸F2/F3タイプ同心中空軸・同心中実軸技術資料オプションオーバーハングロード(O.H.L.)MINIシリーズ<中空軸/F2Sタイプ>■フランジ取り付けの場合(1)O.H.L.荷重位置許容O.H.L.荷重位置は出力軸端面より10mmにて算出しています。(2)-1片側をピローで受けない時のO.H.L.の補正O.H.L.荷重位置Lが10mmより大きくなる場合は(2)-2片側をピローで受ける時のO.H.L.の補正使用可能O.H.L.(N)=A+10A+Lにて補正してください。×許容O.H.L.(N)使用可能O.H.L.(N)=SS-L×許容O.H.L.(N)にて補正してください。荷重点■定数A枠番A(mm)L12154355荷重点LS■軸上取り付けの場合オプション以外でお客様でトルクアームを製作される場合●[図-1]のようなトルクアーム使用の場合出力軸中心から回り止め部までの距離rはSI単位実負荷トルク(N・m)×1000rmm)≧許容O.H.L.(N)-9.8×減速機質量(kg)●[図-2]のようなトルクアーム使用の場合出力軸中心から回り止め部までの距離rはSI単位r(mm)≧実負荷トルク(N・m)×(A+M)×1000{許容O.H.L.(N)-9.8×減速機質量(kg)}×(A+10)としてください。としてください。Mrトルクアーム[図-1]注.トルクアームの板厚はP.1206トルクアーム(オプション)をご参照ください。r■定数Aトルクアーム枠番A(mm)12154355[図-2]526
| <
|
> |
>>
